Как работает 3D-принтер: простое объяснение для начинающих

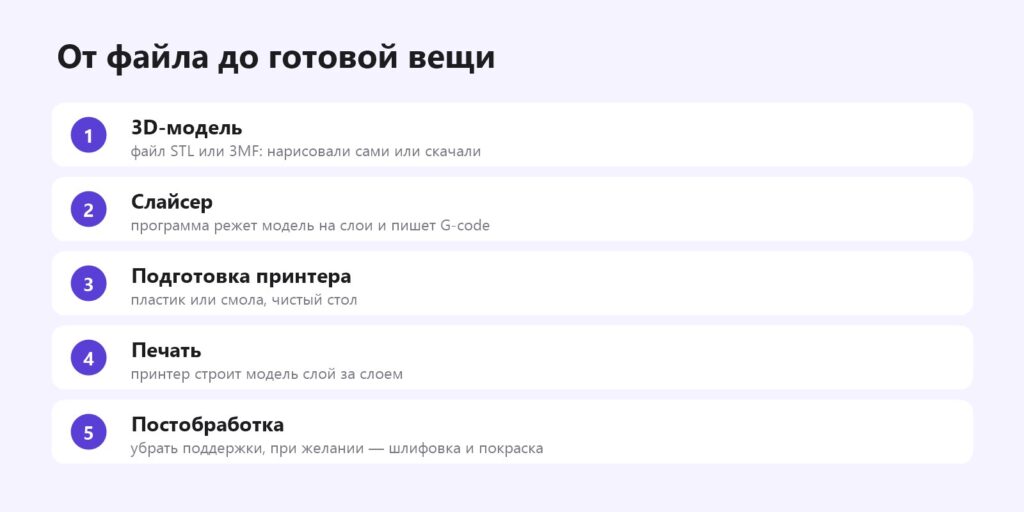

Коротко: 3D-принтер строит предмет слой за слоем. Программа-слайсер разрезает 3D-модель на сотни тонких слоёв (обычно по 0,1–0,3 мм) и превращает их в команды для принтера. Домашний FDM-принтер плавит пластиковую нить в горячем сопле и выдавливает её по контуру каждого слоя; фотополимерный засвечивает жидкую смолу ультрафиолетом через экран. Ниже — весь путь от файла до готовой вещи, из чего состоит принтер, чем отличаются типы принтеров, сколько времени и электричества уходит на печать и как пройти первую печать.

Принцип 3D-печати простыми словами

Представьте торт из сотен тонких коржей: каждый корж — один слой будущей вещи. Если коржи очень тонкие, торт получается гладким и точным. 3D-принтер делает именно это: «рисует» слой материалом, поднимается на высоту слоя и рисует следующий.

Такой способ называют аддитивным производством: материал добавляется, а не срезается, как на токарном или фрезерном станке. Поэтому принтер делает формы, которые невозможно выточить: полые детали, внутренние каналы, решётки, шарниры, напечатанные сразу в сборе.

Шаг 1. 3D-модель

Всё начинается с цифровой модели — файла STL или 3MF. Её можно:

• скачать бесплатно — сотни тысяч моделей на Printables, MakerWorld, Thingiverse; где искать;
• нарисовать — простые вещи в Tinkercad, точные детали в Fusion, фигурки в Blender;
• получить по фото — нейросетью или фотограмметрией; как это сделать.

Шаг 2. Слайсер

Слайсер «нарезает» модель на слои и пишет G-code — тысячи строк команд вида «переместись в точку X, Y, выдави столько-то пластика». В слайсере выбирают высоту слоя, количество стенок, заполнение, поддержки, температуру и скорость. Популярные — Bambu Studio, Orca Slicer, PrusaSlicer, Cura; сравнение слайсеров.

Внутри модели слайсер обычно строит не сплошной пластик, а решётку — заполнение на 10–30 % объёма: это экономит пластик и время, а прочность определяют в основном стенки. Подробнее — какое заполнение выбрать.

Шаг 3. Как работает FDM-принтер

FDM (Fused Deposition Modeling, послойное наплавление) — самый распространённый тип домашних принтеров.

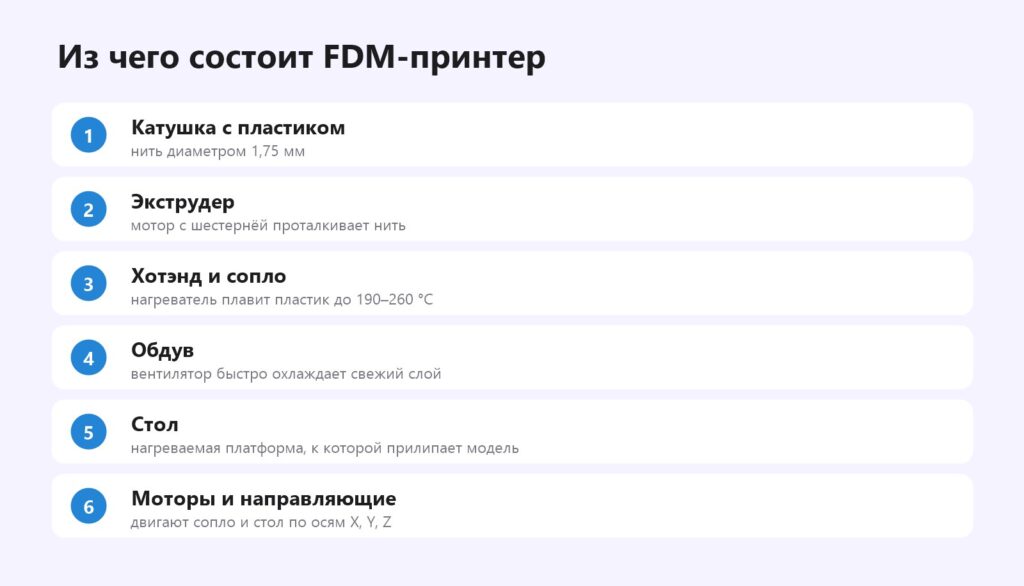

• Катушка с пластиковой нитью диаметром 1,75 мм.
• Экструдер — мотор с зубчатыми шестернями, который проталкивает нить. Бывает «директ» (прямо на печатающей головке) и «боуден» (нить идёт по трубке).
• Хотэнд — нагревательный блок с термистором; плавит пластик до 190–260 °C.
• Сопло — латунный или стальной наконечник с отверстием обычно 0,4 мм; какие бывают сопла.
• Обдув — вентилятор, который быстро остужает свежий слой.
• Нагреваемый стол со съёмной пластиной (обычно PEI), к которой прилипает модель.
• Моторы, ремни и направляющие двигают головку и стол.
• Плата управления и прошивка (Marlin, Klipper или фирменная) выполняют G-code.

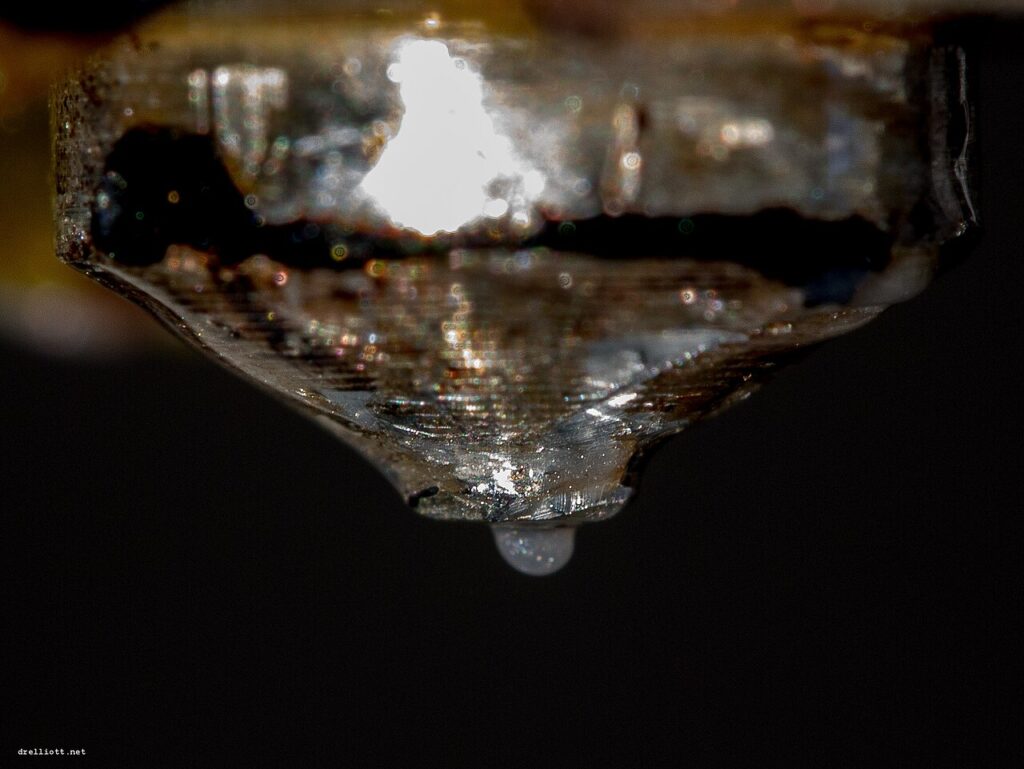

Экструдер проталкивает нить в хотэнд, пластик плавится и выходит из сопла тонкой линией. Моторы двигают сопло по контуру слоя и заполнению. Вентилятор сразу охлаждает пластик. Затем стол опускается (или головка поднимается) на высоту слоя — и всё повторяется.

Типы FDM-принтеров по кинематике

Чем печатают FDM-принтеры

PLA, PETG, ABS, ASA, TPU, нейлон, пластики с углеволокном и декоративные — чем отличаются главные пластики.

Поддержки

Принтер не может печатать «в воздухе»: если часть модели нависает круче 45–55°, под ней нужны временные поддержки, которые потом отламываются. Слайсер строит их автоматически — подробнее о поддержках.

Как работает фотополимерный принтер на смоле

В ванночке — жидкая смола, которая твердеет под ультрафиолетом. Дно ванночки — прозрачная плёнка, под ней ЖК-экран и мощный УФ-светильник. Платформа опускается в смолу, экран показывает «картинку» слоя, свет проходит только через светлые пиксели — и смола в этих местах твердеет, прилипая к платформе. Платформа поднимается, отрывая слой от плёнки, — и засвечивается следующий. Модель «вырастает» вверх ногами.

Слои у фотополимера тоньше (0,03–0,05 мм), а точность определяет размер пикселя экрана, поэтому детализация намного выше, чем у FDM. Зато модель нужно отмыть и досветить, а со смолой работать в перчатках. Подробное сравнение — «Фотополимерный или FDM-принтер».

Сколько времени занимает 3D-печать

Время зависит от размера, высоты слоя, заполнения и скорости принтера. Современные быстрые принтеры печатают в 2–4 раза быстрее моделей пятилетней давности. У фотополимера время зависит от высоты модели, а не от количества: пять фигурок на одной платформе печатаются столько же, сколько одна.

Сколько электричества потребляет 3D-принтер

Больше всего энергии уходит на нагрев стола и сопла. Средняя мощность домашнего FDM-принтера во время печати — около 100–200 Вт: примерно как у ноутбука с монитором или чуть больше. 10 часов печати — это 1–2 кВт·ч. Закрытые принтеры при печати ABS с горячим столом потребляют больше. Фотополимерные — меньше, обычно десятки ватт.

Шаг 4. Постобработка

Готовую модель снимают со стола (с гибкой PEI-пластины — просто изогнув её), удаляют поддержки кусачками и, если нужно, шлифуют, грунтуют и красят — как сгладить слои, как покрасить фигурку.

Первая печать: что сделать по шагам

1. Соберите и установите принтер на ровный устойчивый стол.
2. Пройдите мастер первого запуска: автокалибровка, загрузка пластика.
3. Вымойте пластину стола водой со средством для посуды, протрите спиртом.
4. Установите слайсер производителя, выберите принтер и пластик (начните с PLA).
5. Напечатайте тестовую модель из комплекта или простой предмет без поддержек.
6. Смотрите на первый слой: если не прилипает — что делать.
7. Если принтер вообще не печатает — пошаговая диагностика.

Читайте также: что такое 3D-печать.

Частые вопросы

Как работает 3D-принтер кратко?

Программа режет 3D-модель на тонкие слои, а принтер печатает их по очереди снизу вверх: FDM-принтер — расплавленным пластиком, фотополимерный — засвечивая смолу.

Что такое FDM?

Технология послойного наплавления: пластиковая нить плавится в горячем сопле и выдавливается слой за слоем. Самый распространённый тип домашних 3D-принтеров.

Нужен ли компьютер для 3D-принтера?

Компьютер нужен, чтобы подготовить файл в слайсере. Печатать многие принтеры могут сами — с флешки, по Wi-Fi или через облако, а некоторые слайсеры работают и на телефоне.

Сколько электричества потребляет 3D-принтер?

Обычно 100–200 Вт во время печати FDM-принтером: 10 часов печати — около 1–2 кВт·ч.

Сложно ли научиться 3D-печати?

Современные принтеры с автокалибровкой печатают хорошо почти сразу. Освоить основы можно за пару вечеров. Какой принтер выбрать для старта — в статье «Лучший 3D-принтер для дома».

Можно ли оставлять 3D-принтер работать без присмотра?

Современные принтеры защищены от перегрева, но долгую печать лучше хотя бы периодически проверять, особенно на старых моделях. В комнате с принтером полезен дымовой извещатель.
