Сквозь стенки видно заполнение: как убрать «решётку» на поверхности
Почему на боковых стенках модели проступает рисунок заполнения (infill ghosting): мало стенок, тонкая стенка, большое перекрытие, вибрации, светлый или прозрачный пластик. Разбираем причины и настройки, которые делают поверхность ровной.
Коротко: если на боковой стенке проступает рисунок заполнения — сетка, ромбы, волны гироида — причины обычно три. Мало стенок (1–2) и светлый пластик: решётка просвечивает. Большое перекрытие заполнения со стенками: линии выдавливают изнутри бугорки на поверхность. Вибрации от быстрого заполнения отпечатываются на стенке (infill ghosting). Решения: 3–4 стенки, перекрытие 10–20 %, гироид вместо сетки, внешняя стенка последней, умеренные ускорения заполнения и input shaping. Ниже — как различить три случая и что настроить.

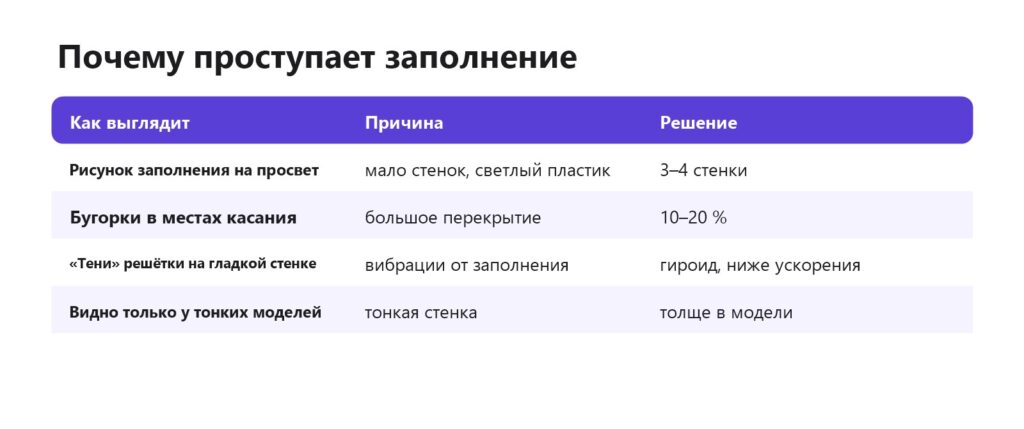

Три разных дефекта
Просвечивает
Поверхность ровная на ощупь, но на свету видна решётка. Это не дефект печати, а оптика: белый, натуральный, прозрачный и шёлковый пластик пропускают свет на 1–2 мм. Помогают дополнительные стенки, более тёмный цвет, матовый пластик или покраска.
Выдавливается
На поверхности прощупываются бугорки ровно там, где заполнение касается стенки. Причина — слишком большое перекрытие (30–50 %) или переэкструзия: лишний пластик некуда деть, и он давит на внешнюю стенку изнутри.
Отпечатывается вибрация
Стенка ровная, но на ней видна «тень» рисунка, особенно на быстрых принтерах. Когда голова резко разворачивается на заполнении, рама и голова колеблются, и эти колебания продолжаются, когда печатается следующая внешняя стенка. Это родственник «звона». Волны на стенках.

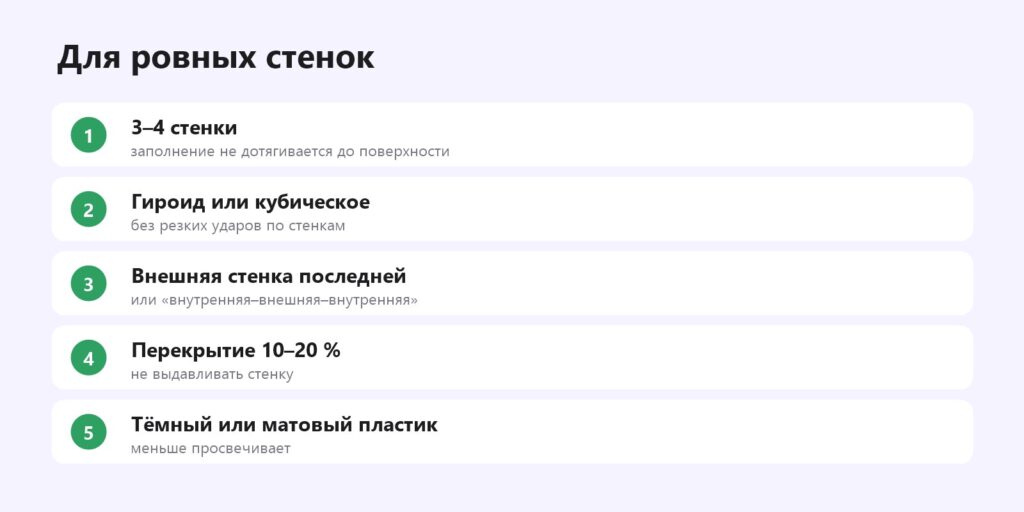

Настройки
Стенки
3 стенки для бытовых вещей и 4 для гладкого внешнего вида — заполнение физически дальше от поверхности. Стенки дешевле, чем кажется: на типичной модели +1 стенка добавляет 5–10 % времени. Количество стенок.
Перекрытие
10–20 % — достаточно для связи со стенками и не выдавливает поверхность. Перекрытие заполнения.
Тип заполнения
Сетка и треугольники пересекаются и делают резкие развороты у стенок — больше вибраций и точек давления. Гироид печатается плавной волной, кубическое — равномернее. Типы заполнения.
Порядок стенок
Печать «внутренняя → внешняя» даёт внешней стенке ровную опору, а режим «внутренняя — внешняя — внутренняя» (в Orca Slicer) ещё лучше изолирует внешнюю стенку от заполнения. Порядок печати стенок.
Ускорения и вибрации
Снизьте ускорение заполнения или включите input shaping — тень исчезнет. Ускорения и jerk, input shaping.
Прозрачные и светлые пластики
Для светлых и прозрачных пластиков заполнение будет видно почти всегда. Варианты:
- Больше стенок — 5–6 для белого PLA.
- 100 % концентрическое заполнение — для прозрачных деталей, чтобы не было рисунка. Прозрачная печать.
- Режим вазы — вообще без заполнения. Режим вазы.
- Покраска по грунту — рисунок исчезает. Грунт.
Пошаговая диагностика
- Проведите пальцем по стенке: бугорки — перекрытие или переэкструзия; гладко — просвечивание или вибрация.
- Посмотрите на просвет у окна: если рисунок виден только на просвет — оптика.
- Напечатайте тот же куб с заполнением 0 % — если «тень» пропала, это точно заполнение.
- Повторите с гироидом и ускорением заполнения −50 % — если пропало, причина в вибрациях.
Сколько стенок под разные задачи
| Задача | Стенки (сопло 0,4) | Заполнение |
|---|---|---|
| Декор из тёмного пластика | 2–3 | 10 % гироид |
| Декор из белого или шёлкового | 4–5 | 10–15 % гироид |
| Корпуса и бытовые вещи | 3 | 15–20 % |
| Детали под покраску | 3–4 | 15 % |
| Прочные детали | 4–6 | 30–40 % гироид |
Где менять настройки
- Orca Slicer, Bambu Studio: «Прочность» → «Стенки» (количество), «Заполнение» (шаблон, плотность), «Перекрытие заполнения и стенок»; «Качество» → «Порядок печати стенок»; «Скорость» → «Ускорение» → отдельно для заполнения и внешней стенки.
- Cura: «Стенки» → «Количество линий стенки», «Порядок печати стенок»; «Заполнение» → «Шаблон», «Процент перекрытия заполнения»; «Скорость» → «Управление ускорением».
- PrusaSlicer: «Слои и периметры» → «Периметры», «Заполнение» → «Шаблон заполнения», «Перекрытие заполнения и периметров»; «Скорость» → «Управление ускорением».
Меняйте по одному параметру и печатайте маленький тест — так быстрее найти, что именно помогло.
Частые ошибки
- Повышают заполнение, чтобы «спрятать» решётку. Чем плотнее заполнение, тем чаще линии касаются стенки — рисунок может стать даже заметнее. Помогают стенки, а не процент.
- Огромное перекрытие «для прочности». Прочность почти не растёт, а поверхность портится.
- Максимальные ускорения на всём. Заполнение можно печатать быстро, но если внешняя стенка «звенит», снизьте ускорение заполнения или включите input shaping.
- Путают с полосами Z. Горизонтальные полосы по высоте — другой дефект. Полосы на стенках.
Частые вопросы
Почему на стенках видно заполнение?
Мало стенок, большое перекрытие заполнения или вибрации при печати заполнения.
Сколько стенок нужно, чтобы не было видно заполнения?
Обычно 3–4 для сопла 0,4; для белого и прозрачного пластика — больше.
Какой тип заполнения меньше проступает?
Гироид — он печатается плавно, без резких ударов по стенкам.
Что такое infill ghosting?
Отпечаток рисунка заполнения на наружной стенке из-за вибраций или перекрытия.
Почему заполнение видно на белом пластике?
Светлый пластик пропускает свет. Добавьте стенок или выберите тёмный цвет.
Влияет ли порядок стенок?
Да, внешняя стенка последней печатается ровнее и меньше отражает заполнение.
