Как проверить модель перед печатью: чек-лист

Коротко: пять минут проверки перед печатью экономят часы и граммы пластика. Порядок: убедиться, что сетка без ошибок (слайсер не предупреждает, автопочинка прошла), проверить размеры и единицы, выбрать ориентацию с учётом прочности и поддержек, пролистать превью слоёв — нет ли пропавших тонких стенок, «островков» в воздухе, длинных мостов, — оценить время и расход (хватит ли пластика на катушке) и посмотреть на первый слой. Для функциональных деталей — напечатать пробный фрагмент. Ниже — чек-лист и как исправлять ошибки.

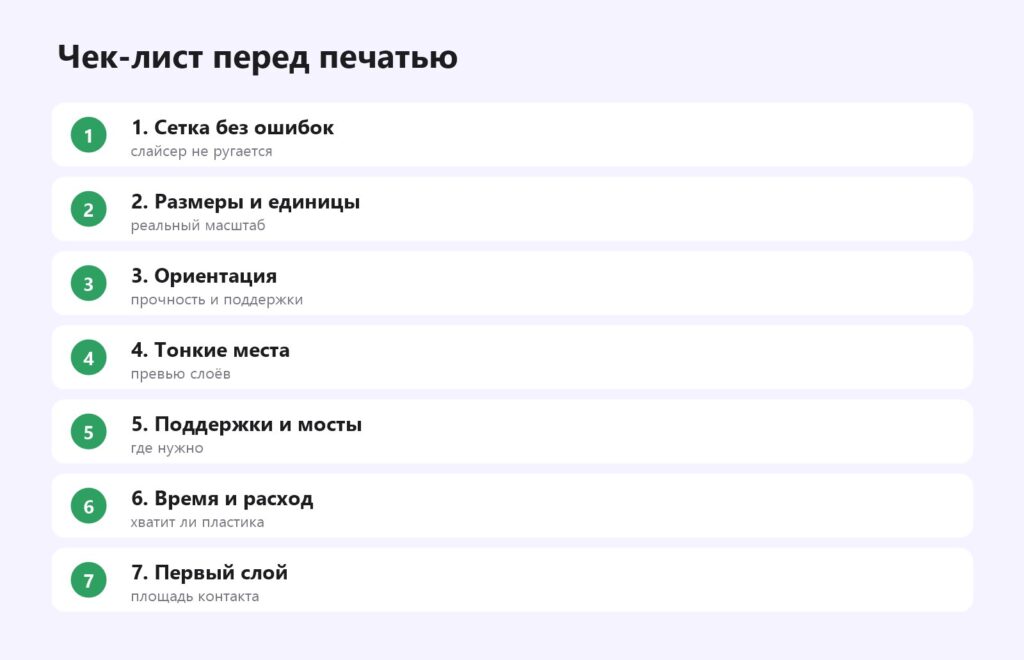

Чек-лист

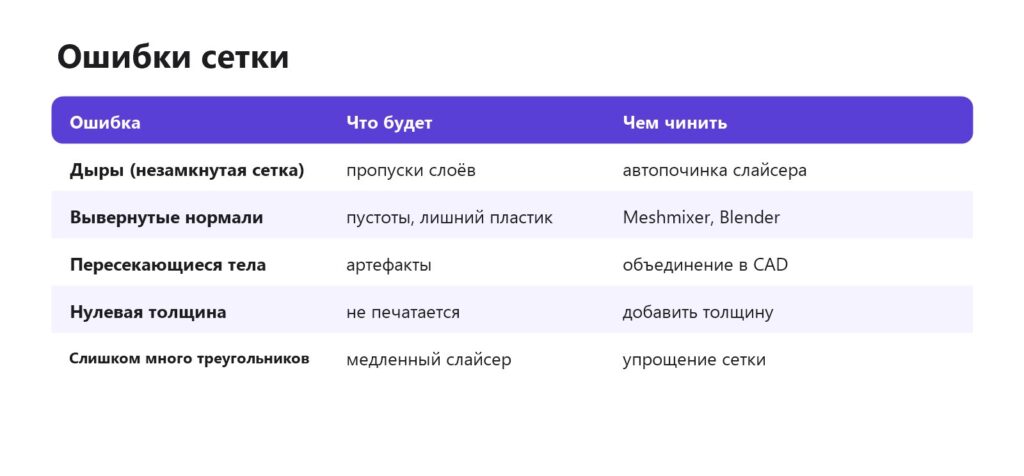

1. Сетка

Современные слайсеры (Orca, PrusaSlicer, Bambu Studio) автоматически находят и чинят большинство простых ошибок и сообщают о них значком. Если ошибок много или модель «странно» режется — откройте её в Meshmixer или Blender. Для своих моделей — исправьте в CAD: так надёжнее. Meshmixer, STL.

2. Размеры и единицы

Посмотрите габариты в слайсере. Модель в дюймах будет в 25,4 раза меньше — слайсеры часто предлагают пересчитать. Для деталей с посадками сверьте ключевые размеры с замерами. Масштабирование.

3. Ориентация

• Прочность — нагрузка вдоль слоёв. Прочность.
• Поддержки — минимум, и не на видимых поверхностях. Поддержки.
• Внешний вид — видимые стороны вертикально или сверху.
• Первый слой — большая плоская площадь контакта.

4. Тонкие места

Пролистайте превью слоёв: если тонкая стенка или деталь в модели есть, а в превью пропала — она тоньше, чем может напечатать сопло. Утолщите её, включите генератор Arachne или поставьте сопло меньше. Тонкие стенки, ширина линии.

5. Островки, нависания, мосты

«Островок» — участок, который начинается в воздухе без опоры: без поддержки он не напечатается. Слайсеры подсвечивают нависания цветом. Длинные мосты (больше 20–30 мм) провисают — проверьте, есть ли под ними поддержка. Нависания, мосты.

6. Время и расход

Слайсер покажет время и массу. Хватит ли пластика на катушке? Взвесьте её. Удобно ли время — не закончится ли печать ночью, когда некому снять деталь? При долгих печатях проверьте, сухой ли пластик. Остаток на катушке, сушка.

7. Первый слой и настройки

Убедитесь, что выбраны правильный принтер, сопло, пластик и лист стола. Ошибка в профиле (диаметр сопла 0,6 вместо 0,4, другой пластик) — частая причина неудач. Для узкой высокой детали добавьте кайму. Кайма, профиль пластика.

Пробный фрагмент

Для деталей с посадками, резьбой и защёлками — напечатайте не всю деталь, а проблемный участок: посадочное место, защёлку, кусок резьбы. 15 минут вместо 5 часов. В слайсере это делается разрезанием модели или модификатором. Прототипирование, допуски.

Для фотополимера

• Полая модель — есть ли дренажные отверстия. Полые модели.
• Островки — в слайсерах для смолы есть специальная проверка.
• Наклон и поддержки под крупные сечения. Поддержки для смолы.
• Хватит ли смолы в ванне. Расход смолы.

Пример: проверка корпуса

Корпус для платы на 4 часа печати. В превью видно, что тонкие рёбра 0,6 мм внутри пропали — увеличиваем до 1 мм. Вырез под USB висит в воздухе — делаем вырез с аркой сверху. Отверстия под винты M3 — 3,2 мм, а нужно 3,4 под сквозное — правим в CAD. Печатаем сначала нижние 8 мм корпуса с вырезами и проверяем плату. Всё сходится — запускаем полную печать. Корпуса.

Проверка во время печати

Проверка не заканчивается на запуске. Первые 5–10 минут — самые важные: смотрите, как ложится первый слой, держится ли модель, нет ли щелчков экструдера. Камера позволяет следить удалённо, а многие современные принтеры сами обнаруживают «спагетти» и останавливают печать. На долгих печатях полезно заглядывать в момент, когда начинаются сложные участки — нависания, мосты, тонкие элементы, — их видно в превью слоёв по номеру слоя. Камера, первый слой.

Сохраните проект

Сохраняйте удачную настройку как проект 3MF — повторная печать займёт минуту без новой проверки.

Частые вопросы

Что проверить перед печатью?

Сетку, размеры, ориентацию, превью слоёв, поддержки, время и профиль.

Как починить модель с ошибками?

Автопочинкой слайсера, в Meshmixer или Blender, лучше — в CAD.

Почему пропала деталь в превью?

Она тоньше, чем может напечатать сопло.

Что такое островок?

Участок без опоры снизу — нужна поддержка.

Зачем пробный фрагмент?

Проверить посадки за минуты вместо часов.

Как понять, хватит ли пластика?

Сравнить массу в слайсере с остатком на катушке.
